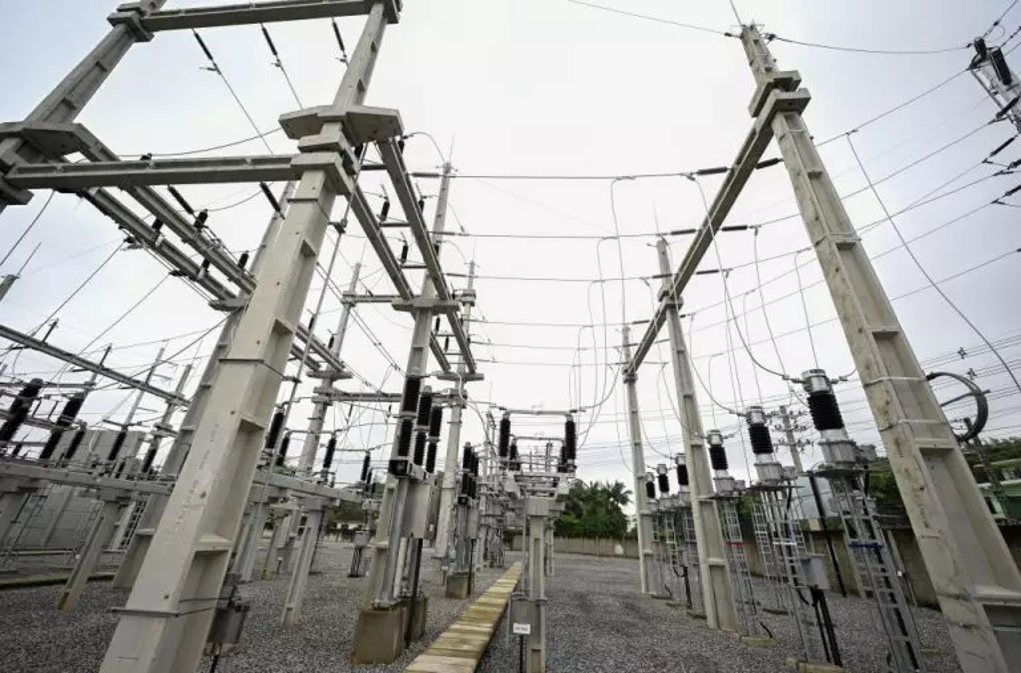

Imagem: Subestação de Joinville no bairro Boa Vista (2023). Fonte: Governo SC.

O que é uma subestação de energia

Uma subestação elétrica é o conjunto de equipamentos e instalações responsável por receber energia em um determinado nível de tensão, transformá-la (elevando ou rebaixando) e distribuí-la de forma segura e controlada. Ela reúne, em um único sistema, transformadores, dispositivos de manobra e seccionamento, proteções, barramentos e, em muitos casos, sistemas de medição e automação.

Do ponto de vista funcional, a subestação cumpre três papéis simultâneos:

1. Transformação de tensão: eleva a tensão para reduzir perdas em longos trajetos de transmissão ou reduz a tensão para adequá-la ao uso final em equipamentos e instalações.

2. Proteção do sistema: isola trechos de defeito antes que uma falha se propague e comprometa toda a instalação, protegendo pessoas e equipamentos.

3. Distribuição controlada: organiza a entrega de energia para diferentes circuitos e cargas, permitindo manobras, manutenção e ampliações sem interrupção do funcionamento do restante do sistema.

No Brasil, as subestações de tensão média (geralmente entre 1,0 kV e 36,2 kV) são regidas principalmente pela ABNT NBR 14039, que estabelece os critérios técnicos para projeto, execução e manutenção desse tipo de instalação, sempre com o objetivo de garantir segurança e continuidade do serviço. Vale ressaltar que essa norma está em processo de revisão pela ABNT na data de publicação deste artigo (09/2026), o que reforça a importância de monitorar sua versão vigente antes de iniciar qualquer projeto.

Além da NBR 14039, outras normas e regulamentações também impactam diretamente o projeto de uma subestação: a NR-10, que trata da segurança em instalações e serviços de eletricidade; a NBR 5410, aplicável às instalações de baixa tensão a jusante da subestação; a NBR 5419, referente à proteção contra descargas atmosféricas (SPDA); e os procedimentos de rede (PRODIST) e critérios de conexão de cada entrega local, que definem critérios específicos para o ponto de entrega de energia. Instalações de tensão ainda mais elevadas, típicas de subestações de transmissão, instruções complementares e regulamentações específicas do Operador Nacional do Sistema Elétrico (ONS) e das instalações.

Tipos de subestações de energia

Não existe um único modelo de subestação: a classificação varia conforme a função que ela exerce no sistema, o nível de tensão envolvido, o tipo de instalação e a forma de operação. Entender essas categorias ajuda a compreender por que cada projeto de subestação é, na prática, uma solução sob medida.

Quanto à função no sistema elétrico

● Subestações elevadoras: aumentam a tensão na saída das usinas geradoras, reduzindo as perdas por efeito Joule ao longo das linhas de transmissão.

● Subestações abaixadoras (ou rebaixadoras): reduzem a tensão de transmissão ou de distribuição para níveis compatíveis com o consumo final, seja em uma indústria, em um prédio comercial ou em uma rede residencial.

● Subestações de distribuição: fazem a interface entre a rede de média tensão de entrega e os circuitos de baixa tensão que alimentam os equipamentos.

Quanto ao nível de tensão e operação

As subestações também podem ser catalogadas conforme a faixa de tensão em que operam, o que impacta diretamente equipamentos, distâncias de segurança e critérios de projeto:

● Baixa tensão: até 1 kV.

● Média tensão: de 1 kV a 36,2 kV (faixa mais comum em subestações de empreendimentos prediais, comerciais e industriais, regida pela NBR 14039).

● Alta tensão: entre 36,2 kV e 230 kV aproximadamente.

● Tensão extra-alta: acima de 230 kV, típica de grandes troncos de transmissão.

Instalações de transmissão e grandes plantas industriais podem envolver subestações de tensão bem mais elevadas do que as perdas em edificações comerciais e condomínios.

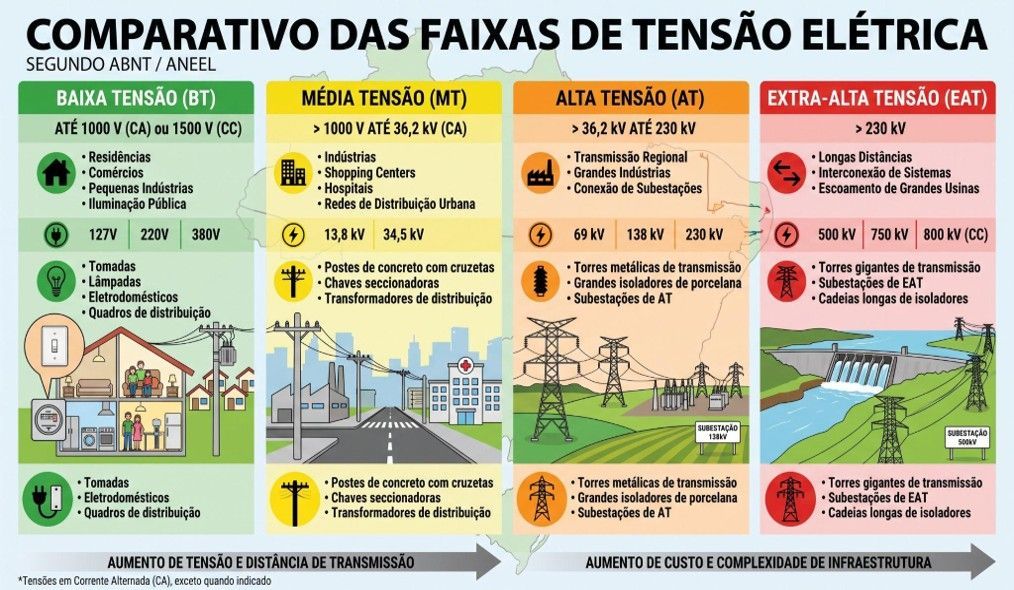

Legenda: Infográfico das tensões elétricas de operação (2026). Fonte: Próprio autor.

Quanto ao tipo de instalação

● Subestação aérea (ou posto simplificado): o transformador fica montado sobre uma estrutura em poste, com proteção em média tensão feita por pára-raios e chave de fusão. É a solução mais simples e econômica, normalmente limitada a potências de 75 a 300 kVA (podendo chegar a 500 kVA em casos específicos). Para concentrar a medição de energia na baixa tensão, o que faz com que as perdas do transformador coloquem a carga da solução, esse modelo vem perdendo espaço para soluções com medição em média tensão.

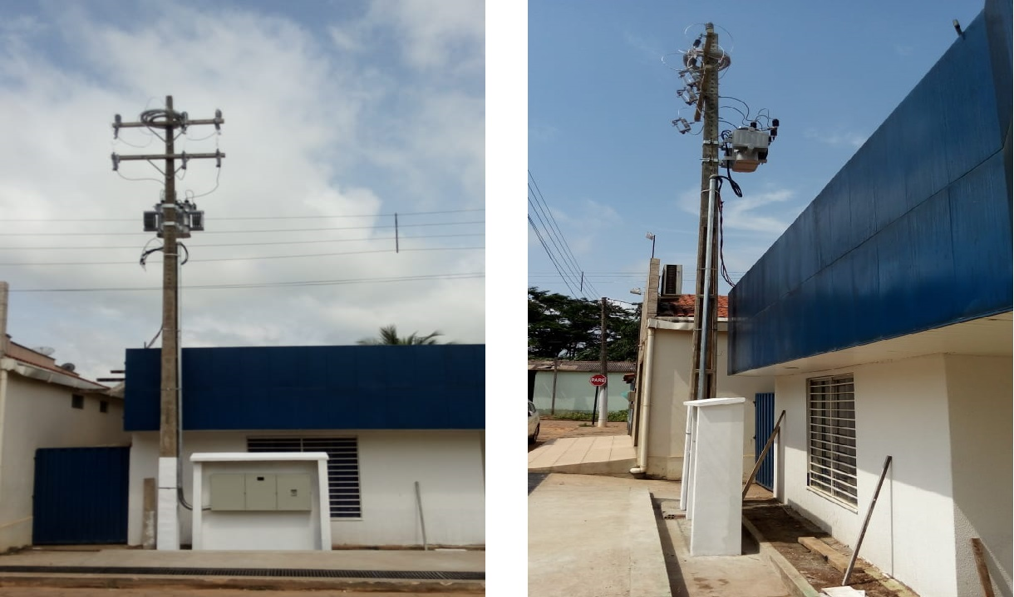

Legenda: Instalação da Subestação aérea 75 kVA da nova Sede do Campus de São Félix do Xingu (2019). Fonte: Unifesspa

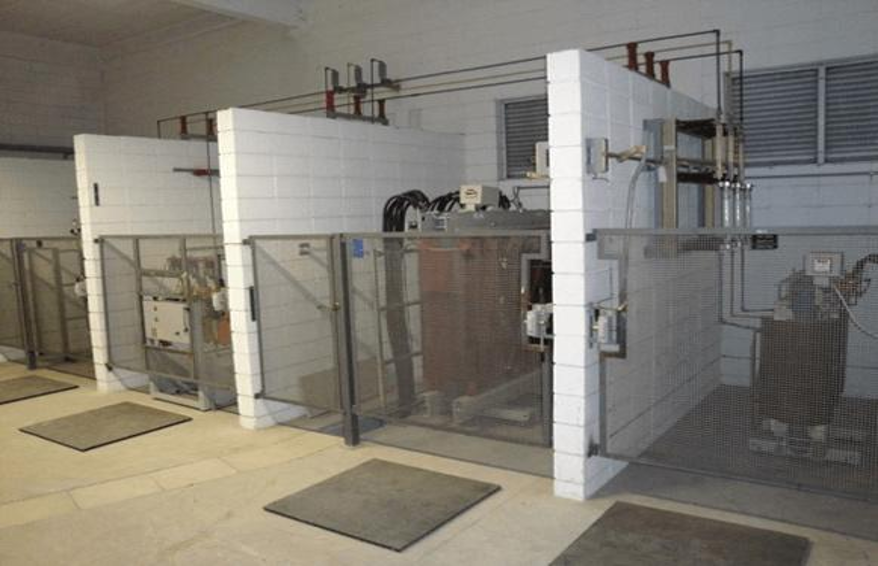

● Subestação abrigada em alvenaria: os equipamentos ficam dentro de uma edificação civil, organizados em cubículos dedicados a funções específicas (medição, proteção, seccionamento, transformação). É a solução mais comum em áreas urbanas, prédios e condomínios, por permitir diferentes arranjos de layout conforme a necessidade da instalação.

Legenda: Subestação abrigada 300kva na Base da Ipiranga Manaus (2019). Fonte: MAM Engenharia

● Subestação blindada: reúne os equipamentos em compartimentos individualizados e compactos, testados como um conjunto (ensaios de tipo) para garantir a operação segura mesmo com os componentes muito próximos entre si. Costuma ser excepcional para instalação ao tempo e oferece rapidez de execução, embora qualquer alteração de layout em relação ao padrão de fábrica tenda a elevar o custo.

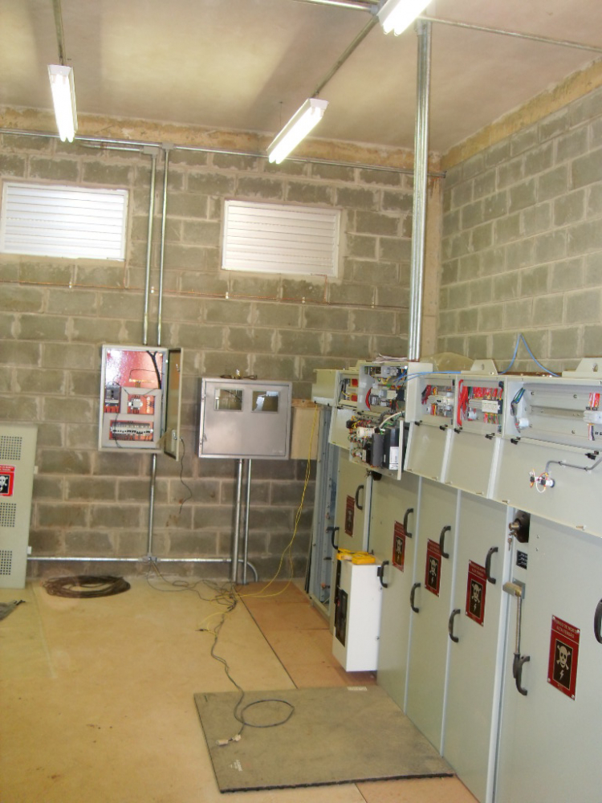

Legenda: Subestação blindada (2015). Fonte: ENGELCO Eletromecânica Industrial

● Subestação ao tempo (ou externo): os equipamentos ficam instalados a céu aberto, sobre uma base de concreto, e precisam suportar diretamente a ação de chuva, vento e demais intempéries. É mais comum em níveis mais elevados (frequentemente acima da faixa de tensão média) e em plantas industriais de grande porte, onde há espaço disponível.

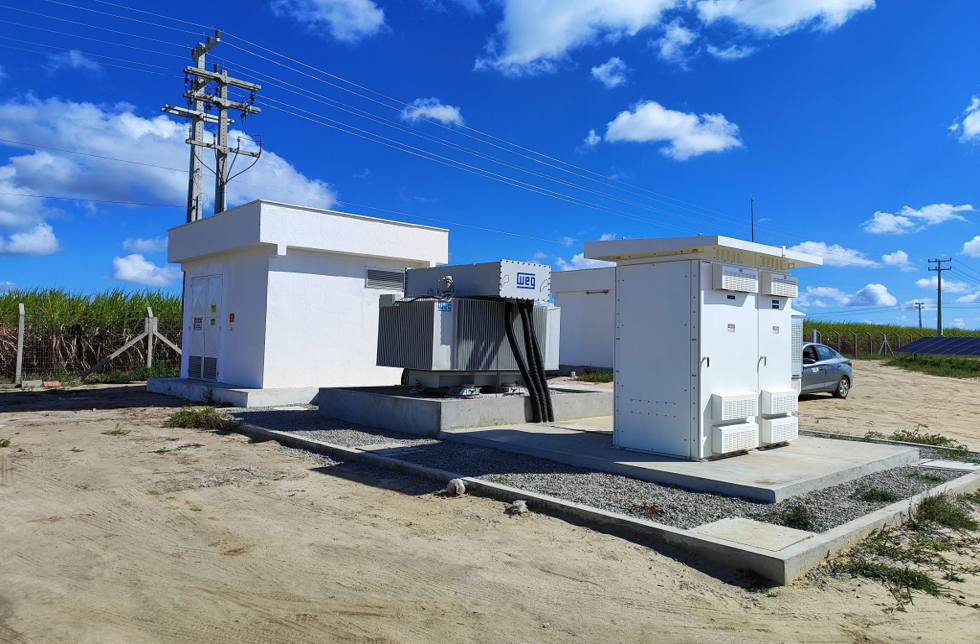

Legenda: Subestação com transformador ao tempo de 2700 kVA. WEG 0.8KV → 13.8KV (2024). Fonte: UFV SOL DO SERGIPE 1

● Subestação compacta: também instalada em alvenaria, mas com forte redução da área útil ocupada, priorizando segurança operativa e padronização da montagem. Os módulos costumam ser isolados a ar, descartáveis; o investimento inicial é mais alto, mas tende a ser compensado por menor necessidade de manutenção e maior vida útil dos equipamentos.

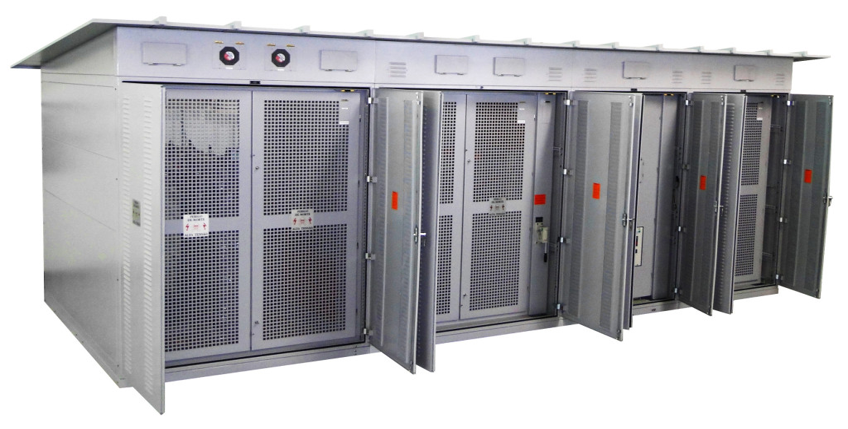

Legenda: Subestação compacta painéis de média tensão (2026). Fonte: SAID

A escolha entre esses modelos depende, entre outros fatores, da subestação ser de entrada de energia (onde pesam os padrões construtivos exigidos pela entrega) ou interna à planta do cliente (onde há mais liberdade para adotar a solução técnica mais adequada), além do espaço disponível e do orçamento do projeto.

Quanto à forma de operação

● Subestações de entrada de energia: receba a energia diretamente da fábrica e concentre o ponto de entrega e a origem da instalação consumidora.

● Subestações transformadoras: alimentam um ou mais transformadores dentro da própria instalação, podendo ser unitárias, quando atendem a um único transformador, ou possuem múltiplas unidades em paralelo ou independentes.

● Subestações de manobra (ou seccionadas): diferentes das anteriores, não alteram o nível de tensão. Sua função é interligar circuitos sob a mesma tensão, permitindo o seccionamento de trechos para manutenção e o chaveamento estratégico do fluxo de energia sem desligar toda a instalação.

O grau de automação também varia: subestações com operador independente de profissionais locais para as manobras; subestações semiautomáticas contam com sistemas de segurança que impedem manobras incorretas; e subestações automatizadas são controladas remotamente por softwares de supervisão do tipo SCADA (Supervisory Control and Data Acquisition), cada vez mais comuns em projetos que buscam maior eficiência operacional e menor dependência de intervenção humana.

Como funciona uma subestação de energia

Apesar da variedade de tipos, o funcionamento de uma subestação segue uma lógica comum, organizada em torno de alguns componentes principais.

• Transformadores: são o coração da subestação, responsáveis por elevar ou rebaixar a tensão. A escolha entre transformadores a óleo ou a seco, por exemplo, depende de fatores como local de instalação, critério de segurança contra incêndio e restrições de espaço. Em edificações com grande circulação de pessoas, como shoppings, hospitais, edifícios comerciais, o transformador a seco costuma ser preferível justamente por dispensar líquido isolante inflamável, o que simplifica os critérios de combate a incêndio da subestação. Esses transformadores geralmente contam com monitor de temperatura próprio, baseado em sensores instalados nos enrolamentos, que acionam alarmes e desligamentos automáticos antes que a temperatura interna atinja níveis de temperatura elevados.
• Equipamentos de manobra e seccionamento: interruptores, chaves seccionadas e religadores permitem energizar, desenergizar ou isolar trechos específicos da instalação, seja para manutenção programada, seja para conter um defeito.
• Sistema de proteção: relés e dispositivos de proteção monitoram continuamente grandes correntes elétricas (corrente, tensão, frequência) e atuam para desconectar rapidamente qualquer trecho em falta, evitando que o problema se propague para o restante da instalação. O ajuste correto desses dispositivos, conhecido como estudo de seletividade e dinâmica, é o que garante que, diante de uma falha, apenas o circuito afetado seja desligado, sem interrupção de toda a operação.
• Barramentos: conduzem a energia entre os diferentes equipamentos da subestação, distribuindo-a para os circuitos de saída.
• Sistema de aterramento: garante que, em uma situação de falta, as tensões a que uma pessoa possa ficar exposta dentro de limites seguros. É um dos itens mais críticos do projeto, especialmente em locais com pouco espaço disponível ou alto nível de curto-circuito.
• Medição e automação: medidores, transformadores de instrumento (de corrente e de potencial) e sistemas de supervisão permitem acompanhar o consumo, identificar anomalias e, em instalações mais modernas, operar a subestação remotamente.

Além desses grupos funcionais, uma subestação típica também reúne outros elementos complementares: pórticos de entrada, que sustentam as linhas de chegada à instalação; chaves seccionadas de isolamento e de aterramento, usadas para isolar trechos com segurança antes de uma manutenção; e um transformador de serviços auxiliares, dedicado à alimentação para a própria instalação (iluminação, sistemas de controle e proteção), independentemente do circuito principal.

De forma resumida, o fluxo de energia dentro de uma subestação abaixadora típica, o tipo mais comum em empreendimentos prediais, comerciais e industriais, segue o caminho: entrada em média (ou alta) tensão → proteção e seccionamento de entrada → transformação de tensão → proteção e seccionamento de saída → distribuição para os circuitos de baixa tensão que atendem à instalação.

Esse esquema não se aplica da mesma forma a subestações elevadoras (onde a tensão sobe, não desce) nem a subestações de manobra (que não alteram o nível de tensão), mas representa bem a lógica das subestações que a maioria dos projetos prediais e industriais utilizam.

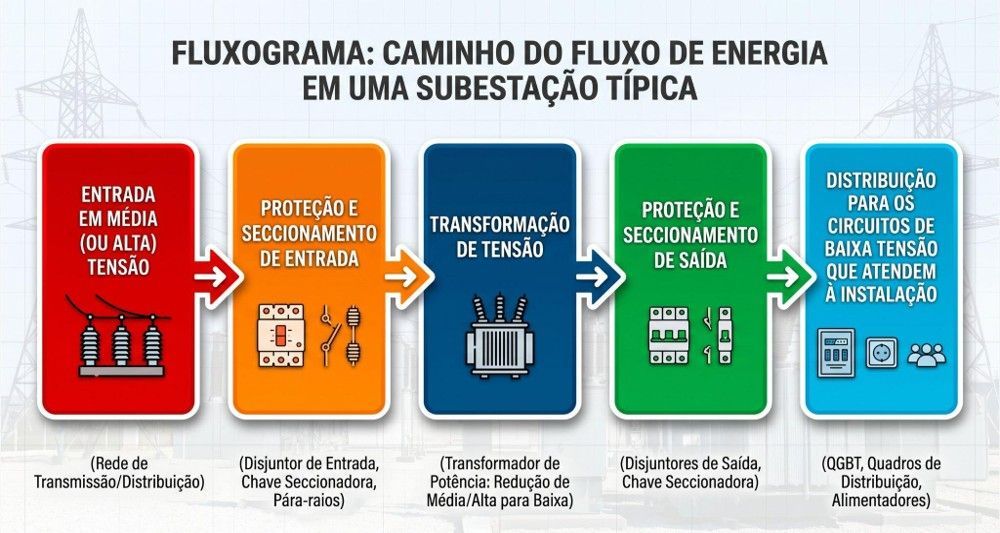

Legenda: Infográfico do fluxograma do caminho da energia em uma subestação típica (2026). Fonte: Próprio autor.

Quando é necessário implementar uma subestação elétrica em um projeto

A necessidade de uma subestação normalmente surge quando a demanda de energia de um empreendimento ultrapassa aquilo que uma rede pública de baixa tensão consegue fornecer com segurança e estabilidade. Alguns cenários típicos incluem:

● Cargas elevadas: indústrias, shoppings, hospitais, data centers e grandes edifícios comerciais ou convencionais costumam ter uma demanda de potência que só pode ser atendida em tensão média, exigindo uma subestação para rebaixá-la até os níveis usados internamente.

● Limitações da rede pública de distribuição: em muitos casos, a rede de baixa tensão da entrega simplesmente não tem capacidade para atender à carga solicitada na região, ou a qualidade da energia disponível não é compatível com equipamentos sensíveis, tornando a conexão em média tensão a alternativa técnica e economicamente mais viável.

● Geração de energia própria: empreendimentos com geração distribuída, como usinas solares fotovoltaicas de maior porte ou geradores a diesel/gás para operação contínua, também dependentes de uma subestação para conectar essa geração à rede interna ou à rede da especificação, respeitando os critérios técnicos de interligação.

● Padrões de confiabilidade e continuidade: operações que não podem tolerar interrupções, como linhas de produção industriais contínuas, desativar uma subestação dimensionada com folga técnica e critérios de redundância que uma conexão direta em baixa tensão dificilmente ofereceria.



A decisão de implementar uma subestação, no entanto, não é apenas técnica: ela também precisa considerar as normas técnicas já mencionadas (NBR 14039, NR-10, NBR 5410, NBR 5419), os procedimentos de rede e critérios de conexão de cada fornecimento local, e a legislação urbanística e ambiental do local de instalação. Boas práticas de projeto recomendam, ainda, prever margem de expansão futura desde a concepção, já que ampliar uma subestação depois de construída costuma ser consideravelmente mais caro do que dimensionar essa folga desde o início.

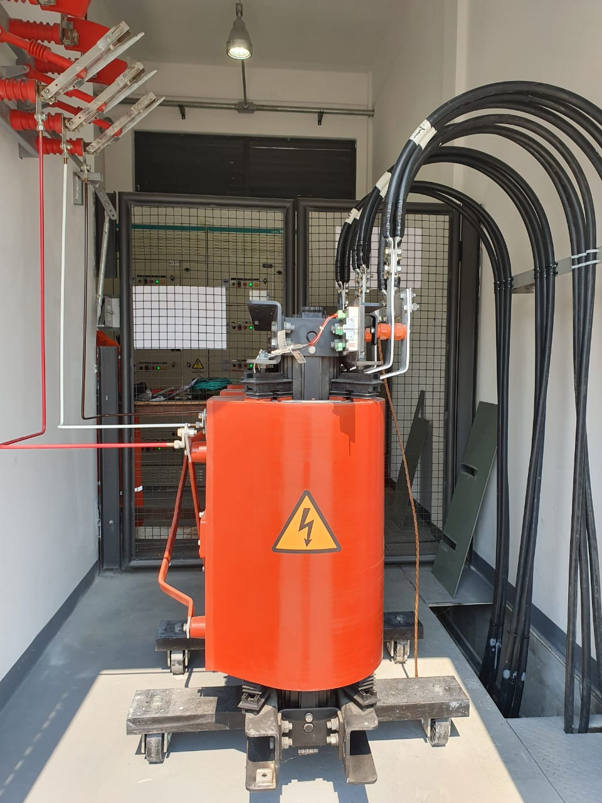

Legenda: Subestação abrigada (MESH,2022). Fonte: ELECTRICAL SUBSTATION: ESSENTIAL COMPONENTS AND PROCEDURES FOR EFFICIENT OPERATION.

Principais desafios no projeto e execução de subestações

Projetar e executar uma subestação exige muito mais do que dimensionar transformadores e cabos. Entre os desafios mais recorrentes estão:

● Aterramento em espaços restritos: garantir esforço de toque e passo dentro dos limites de segurança quando há pouco terreno disponível ao redor da edificação, muitas vezes exigindo soluções combinadas, como malhas de aterramento internas, hastes distribuídas e o aproveitamento de camadas superficiais de alta resistividade.

● Coordenação e seletividade das proteções: ajuste os dispositivos de proteção para que, diante de uma falha, apenas o trecho afetado seja desligado, sem comprometer o restante da instalação nem gerar desligamentos temporários.

● Ventilação e dissipação térmica: dimensionar a ventilação (natural ou mecânica) da casa de transformadores para manter a temperatura de operação dentro de limites seguros, especialmente em subestações abrigadas com espaço para pouca circulação de ar.

● Integração com a rede existente: em projetos de ampliação, é preciso avaliar a capacidade de estruturas, postos e equipamentos já instalados, garantindo que uma nova carga não comprometa a operação em andamento.

● Compatibilização com outras disciplinas de projeto: a subestação interage diretamente com sistemas de combate a incêndio, estrutura civil, climatização e automação predial, o que exige coordenação entre diferentes equipes de engenharia para evitar retrabalho e conflitos na obra.

Esses são exatamente os pontos em que um projeto bem desenvolvido faz diferença: cada decisão tomada durante a fase do projeto reduz riscos de paralisação, evita improvisações em obra e facilita a operação e a manutenção da subestação ao longo de sua vida útil.

Exemplo de aplicação: subestação em um projeto industrial

Para ilustrar como esses conceitos se traduzem na prática, vale destacar um projeto desenvolvido pela BFS Engenharia para uma loja âncora instalada em um shopping no modelo outlet: a Renner em Porto Belo Outlet Premium, localizada no estado de Santa Catarina. Diferente de uma subestação de entrada de energia, este é um exemplo de subestação abrigada particular, derivada da rede interna de tensão média do próprio empreendimento.

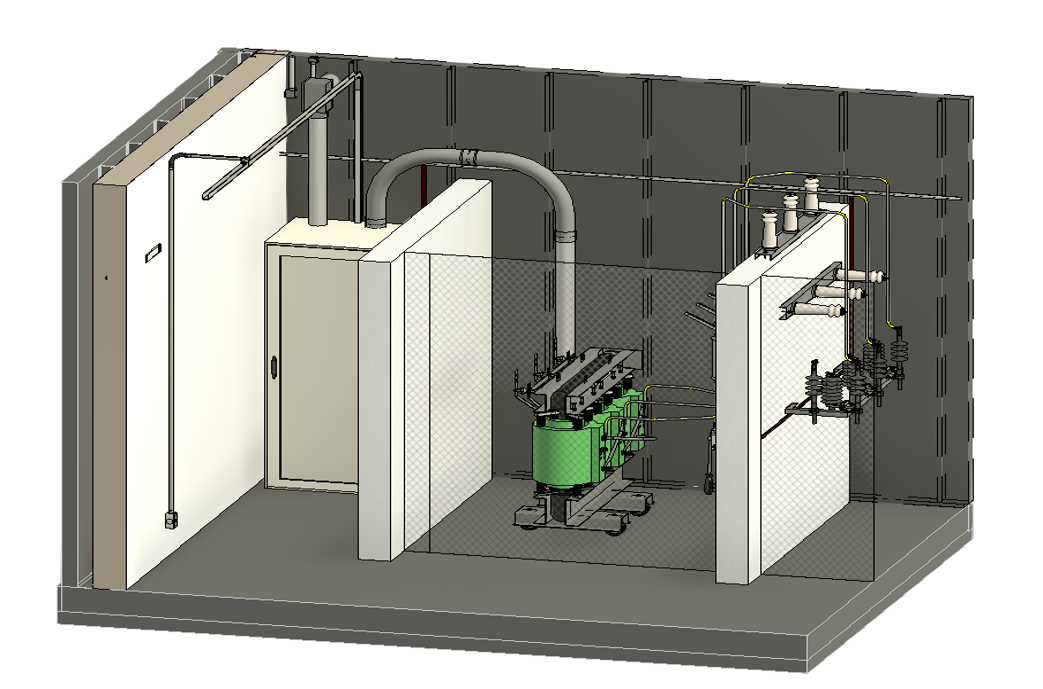

Legenda: Isométrico da subestação do projeto da Renner em Porto Belo Outlet Premium (2026). Fonte: BFS Engenharia.

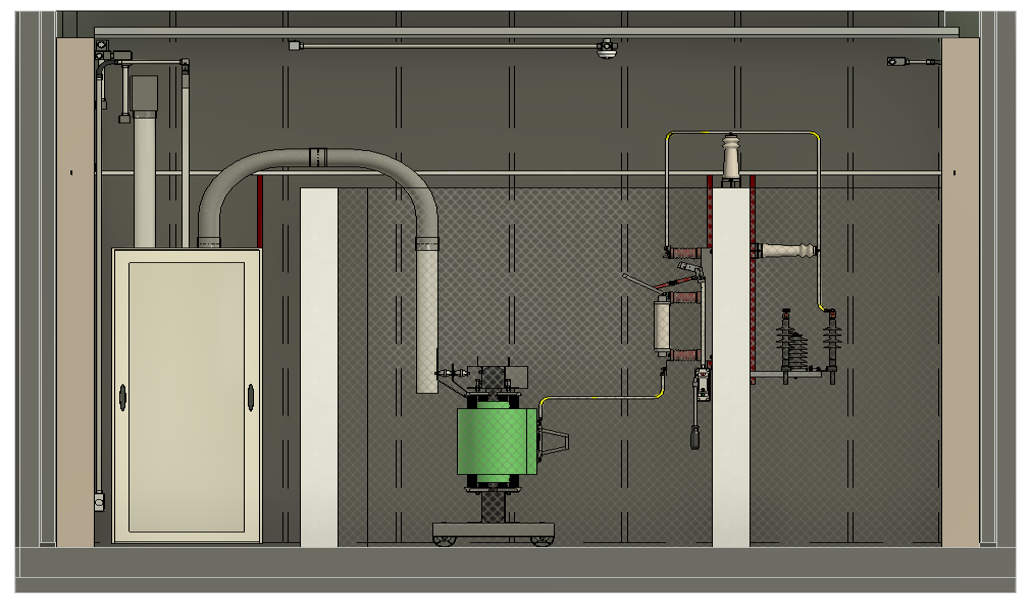

Legenda: Vista frontal da subestação do projeto da Renner em Porto Belo Outlet Premium (2026). Fonte: BFS Engenharia.

Alguns pontos do projeto ilustram, na prática, os conceitos explicados ao longo deste artigo:

● Ponto de derivação, não de entrada: a subestação não recebe energia diretamente da concessionária. Ela deriva de um cubículo de média já existente na subestação geral do shopping (a chamada "Subestação 02"), ou que dispensa nova otimização junto à especificação, mas exige compatibilização cuidadosa com o sistema já em operação.

● Transformador seco de 225 kVA: a instalação é abrigada, o que costuma favorecer a escolha de transformadores secos em vez de transformadores a óleo, para eliminar riscos associados a vazamento e reduzir a discriminação de combate a incêndio dentro de uma edificação com grande circulação de pessoas.

● Chave seccionadora-fusível dimensionada para o transformador: a carcaça protege o transformador contra sobrecorrentes, dimensionada a partir da corrente nominal do equipamento no lado de tensão média, um exemplo direto da lógica de coordenação de proteção mencionada nos desafios de projeto.

● Aterramento referenciado ao sistema geral do empreendimento: em vez de uma malha de aterramento independente, a subestação se conecta ao Barramento de Equipotencialização Principal (BEP) do shopping, ilustrando como o aterramento em espaços compartilhados costuma ser resolvido por integração a um sistema já existente, e não por uma malha isolada.

● Ventilação por combustão mecânica: dado o espaço reduzido da subestação embutida na loja, a dissipação térmica do transformador a seco depende de exaustor axial dimensionado conforme a norma, e não apenas de ventilação natural.

O caso reforça como uma etapa dedicada ao desenvolvimento do projeto com qualidade antecipa problemas que só apareceriam em obra: compatibilização com o sistema elétrico já existente do shopping, definição do sistema de aterramento a partir das condições reais do local, ventilação da casa de transformadores em um espaço compacto e a progressiva das proteções entre a instalação nova e a existente. Cada uma dessas decisões, tomada ainda na fase de projeto, reduz o retrabalho, evita paradas não planejadas e garante que a execução em campo siga o que foi compatibilizado no projeto.

A subestação de energia é um dos elementos mais estratégicos de qualquer projeto elétrico de médio e grande porte. É ela quem garante que a energia chegue até a instalação com o nível de tensão correto, a proteção adequada e a confiabilidade necessária para que a operação, seja industrial, comercial ou residencial, funcione sem interrupções inesperadas.

Projetar uma subestação bem sucedida exige domínio técnico das normas aplicáveis, atenção às particularidades de cada terreno e instalação, e a capacidade de antecipar, ainda na fase de projeto, os desafios que normalmente só aparecem em obra. É esse tipo de abordagem que a BFS Engenharia aplica em seus projetos de subestação: um trabalho que une conhecimento técnico, compatibilização entre disciplinas e proximidade com o cliente, para entregar instalações seguras, eficientes e preparadas para crescer junto com o negócio.



Para entender mais como a BFS Engenharia pode auxiliar no projeto de subestação do seu empreendimento, fale com um de nossos especialistas.

Conteúdo desenvolvido por Rafael Pessôa, Engenheiro Mecatrônico na BFS Engenharia.
