Barramento Blindado: O que é, para que serve, quando usar, vantagens e desvantagens.
Gabriel Soares Dalpiaz • 29 de novembro de 2024
Barramento Blindado: O que é, para que serve, quando usar, vantagens e desvantagens.
Veja o conteúdo deste post
- O que é barramento blindado?
- Para que serve o barramento blindado?
- Comparativo entre o sistema de barramento blindado e o sistema convencional de cabos.
- Quando pode ser utilizado no projeto elétrico?
- Vantagens e Desvantagens
- Estudo de caso
O que é barramento blindado
Essa combinação de barras e invólucro é o equivalente aos cabos e infraestrutura (eletrodutos ou eletrocalhas) no sistema convencional de cabos. As barras correspondendo aos cabos elétricos e o invólucro à infraestrutura, pois é ele que evita contatos acidentais com as barras (partes vivas) e é através dele que é feita a fixação/suportação em lajes e paredes.
Para que serve o barramento blindado?
E quando o número de quadros de distribuição e cargas de grande porte também é elevado?
Transportar uma grande quantidade de energia com o sistema de cabos convencional pode se tornar inviável, pois seriam necessários numerosos cabos com tamanho e peso elevados, o que traz dificuldade no manejo e execução de conexões e derivações. Além disso, no setor industrial surgiu a necessidade de as instalações elétricas serem mais flexíveis, de modo a proporcionar expansões e mudanças de layout das plantas conforme novas demandas surgissem com o passar dos anos, o que é pouco prático com o sistema convencional de cabos.
O barramento blindado foi criado como
solução
para esses problemas, reinventando a maneira de projetar as instalações elétricas, possibilitando que a sua instalação, alteração e expansão sejam feitas com mais praticidade, confiabilidade e segurança.
Quais os principais parâmetros para o dimensionamento de um barramento blindado?
Os principais parâmetros utilizados para o dimensionamento de um barramento blindado são o cálculo de demanda do edifício ou indústria e o cálculo da queda de tensão, pois ambos irão influenciar no tamanho (bitola) do barramento escolhido, da mesma forma que ocorre com os cabos. Além disso, são levados em consideração do grau de proteção IP conforme o ambiente de instalação, a temperatura local, entre outras variáveis.
Por que utilizar barramento blindado?
O barramento blindado é caracterizado por ser um sistema modular, ou seja, é composto por peças que se “encaixam” umas nas outras, permitindo uma vasta variedade de aplicações no projeto elétrico
de uma construção. Como exemplo, no setor industrial é possível atender às novas necessidades geradas pelas ampliações, reformas ou alterações de layouts sem a perda de peças ou sucateamento de equipamentos. Também, o barramento blindado é projetado para suportar maiores elevações de temperatura quando comparados aos cabos, assim, é possível construir barras que podem conduzir a mesma corrente elétrica que determinado cabo com uma seção transversal menor. Isso faz com que o barramento blindado seja uma linha elétrica mais compacta quando comparado aos cabos. Consequentemente, ele pode ser aplicado na distribuição elétrica para a alimentação de máquinas, interligação entre painel e transformador, substituindo circuitos com enormes e múltiplos cabos.
Já em edifícios residenciais, é uma ótima solução para as prumadas elétricas, substituindo o grande conjunto de cabos e eletrodutos por um único barramento disposto verticalmente, possibilitando que centros de medição sejam instalados em cada andar (pavimento), para então distribuir energia para os apartamentos. Com isso, elimina-se a necessidade de grandes centros de medição localizados no térreo do empreendimento, com todos os medidores posicionados neste local, ocupando o espaço que, com a implementação de barramentos blindados, agora pode ser usado para outra finalidade conveniente.
Um dos principais incômodos que envolvem a leitura do consumo de energia é no caso de edifícios, em que o leiturista precisa fazer a leitura de medidor a medidor. Para otimizar este processo, é muito comum se implementar a telemedição, ou medição descentralizada, em conjunto com o barramento blindado, visto que os centros de medição estão distribuídos ao longo dos pavimentos.
Na concepção do projeto, é previsto uma infraestrutura de telecomunicação passando por todos os quadros de medição até
um ponto concentrador de dados, em um local de fácil acesso e próximo à via pública, para que o leiturista efetue a medição à distância. Em alguns estados, já é utilizado um sistema de transmissão sem fio, usando cada centro de medição como um repetidor, assim dispensando a infraestrutura cabeada.
Alguns fabricantes possuem barramentos blindados para aplicações de menor escala, trazendo a vantagem da expansão e possibilidade de alteração de layout também para o ambiente comercial, onde é possível derivar circuitos de tomada ou equipamentos a partir do barramento e até mesmo fixar luminárias diretamente nele.
As aplicações do barramento blindado são realmente amplas, não é mesmo? Mas, é importante estar ciente de quando poderá ser utilizado o barramento blindado.
Quando usar o barramento blindado?
Quando aplicado em indústrias e outros empreendimentos de grande porte, normalmente o barramento blindado é aplicado após a medição de energia. Assim, é necessário que o barramento atenda às normas de fabricação NBR IEC 60439-2 e IEC 61439-6, e para a sua instalação, é preciso que sejam atendidas as premissas da NBR 5410 e da NBR 16019.
Quando o barramento blindado é utilizado em empreendimentos residenciais, ele normalmente é aplicado antes da medição de energia. Nesse caso, além das normas citadas anteriormente, é necessário verificar as normas e regulamentos das concessionárias de energia de cada estado, que irão determinar as condições em que serão aceitos no empreendimento.
Confira abaixo as especificações para o uso de barramento blindado em alguns estados:
Vantagens e desvantagens do barramento blindado
As principais diferenças entre o barramento blindado e o sistema convencional de cabos estão relacionadas ao dimensionamento, o tempo de instalação e a garantia de desempenho.
Como benefícios do barramento blindado, destacam-se:
VANTAGENS
- Facilidade de manutenção e alta robustez, sendo mais resistente a sobrecargas e curtos-circuitos, reduzindo as interrupções no fornecimento de energia.
- Eleva o nível de tecnologia do empreendimento e garante maior segurança, pois a medição do consumo de energia é realizada remotamente.
- Otimização e economia de espaço que seria utilizado para um centro de medição no térreo, permitindo projetar novas soluções (estacionamento, áreas de lazer, entre outros).
- Redução do desperdício de materiais, visto que a infraestrutura modular é totalmente projetada sob medida para a obra.
- Por ser uma linha elétrica pré-fabricada, ela possibilita que o tempo de instalação seja muito menor.
- Economia de espaço tanto no ambiente industrial quanto no residencial, favorecendo a compatibilização com as outras instalações e com a própria estrutura do empreendimento.
- Barramentos podem conduzir correntes mais altas em comparação com cabos de mesmo tamanho devido à sua construção e ao design de dissipação de calor.
- Segurança: O barramento blindado oferece uma proteção robusta contra contatos acidentais, proporcionando maior segurança em ambientes industriais.
- Menor espaço ocupado: Barramentos costumam ocupar menos espaço em comparação com cabos, o que pode ser vantajoso em instalações com limitações de espaço.
- Custo em empreendimentos de grande porte: a aplicação de barramento blindado tem se mostrado mais vantajosa economicamente em empreendimentos com muitas unidades consumidoras, pois, normalmente se utiliza um barramento de alumínio em substituição a uma grande quantidade de cabos de cobre, material que atualmente tem custo elevado no mercado.
- O barramento blindado é projetado para minimizar a emissão e a recepção de interferências eletromagnéticas, o que é crucial em ambientes com equipamentos sensíveis e onde a integridade do sinal é importante, sendo uma vantagem neste tipo de aplicação.
DESVANTAGENS
- Os sistemas de barramentos blindados possuem características diferentes de acordo com cada fabricante. Por isso, é necessário definir o material e as especificações desde a modelagem e verificar a sua homologação na concessionária de energia.
- Em razã o de cada estado possuir diferentes regras sobre o uso de barramentos blindados, deve ser verificado junto com os regulamentos de telemedição na concessionária de energia.
- O sistema de barramento blindado é uma tecnologia ainda recente no mercado da construção civil, sendo necessário um maior investimento em mão de obra especializada para a instalação e manutenção.
- Complexidade de projeto: projetar e implementar sistemas com barramentos blindados pode ser mais complexo, exigindo um planejamento cuidadoso e considerações técnicas especializadas.
Aplicações na BFS Engenharia
Edifício Residencial
O Supreme Home Club, um empreendimento residencial de torre única com 19 pavimentos, da Rôgga Empreendimentos, é um case de sucesso com selo de qualidade da BFS Engenharia no desenvolvimento dos projetos de engenharia. O edifício contou com a solução de barramento blindado na prumada para atender os centros de medição nos andares, que contam com sistema de telemedição.

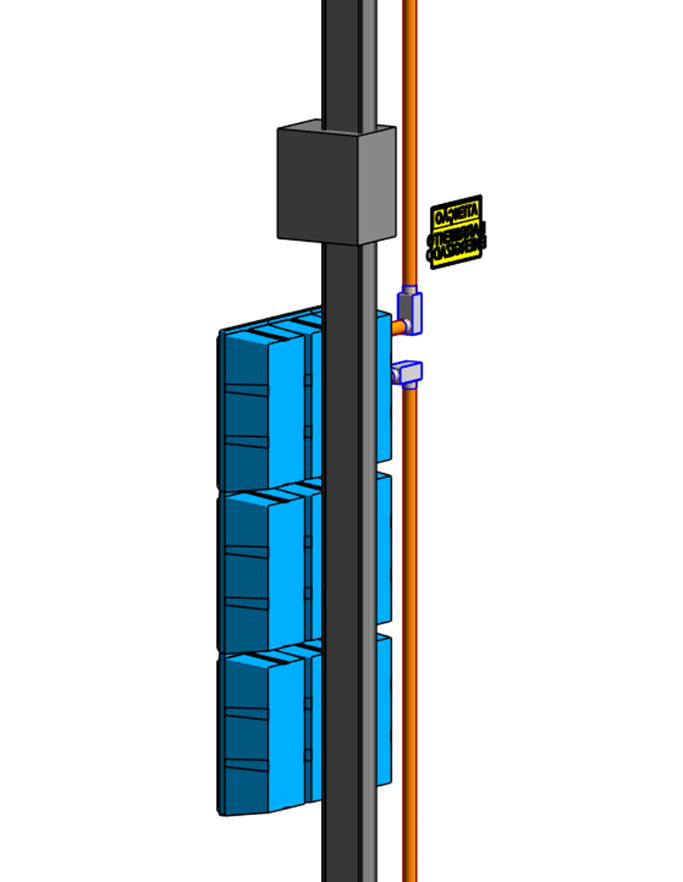

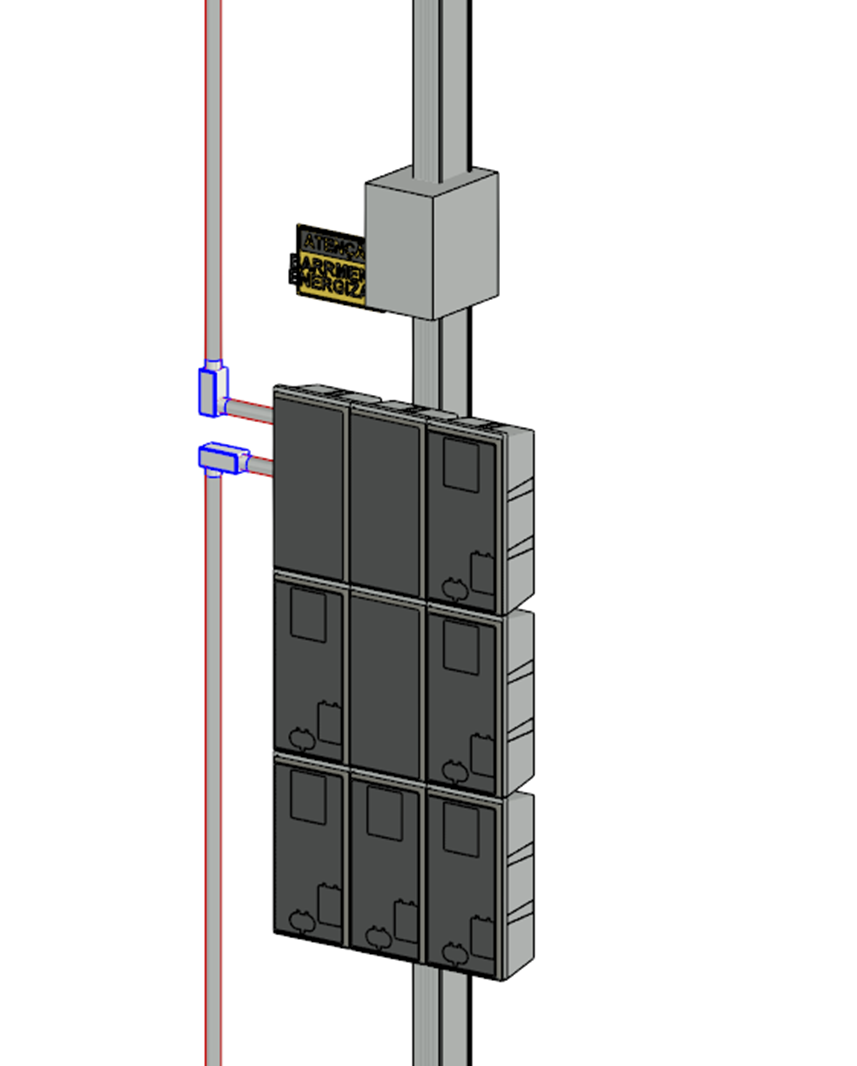

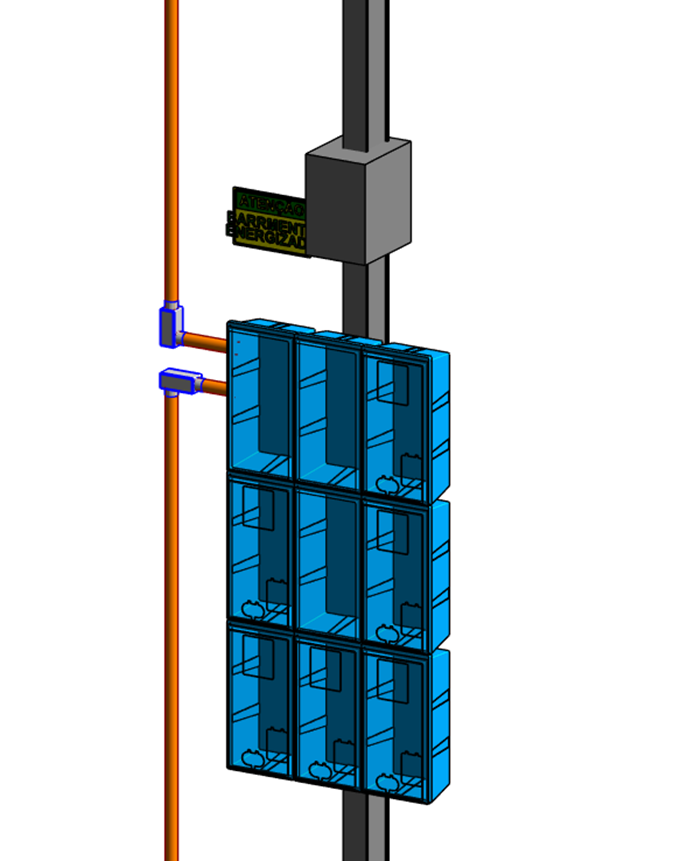

Centro de medição e barramento blindado. | Fonte: Desenvolvimento próprio - Projeto Supreme Homeclub

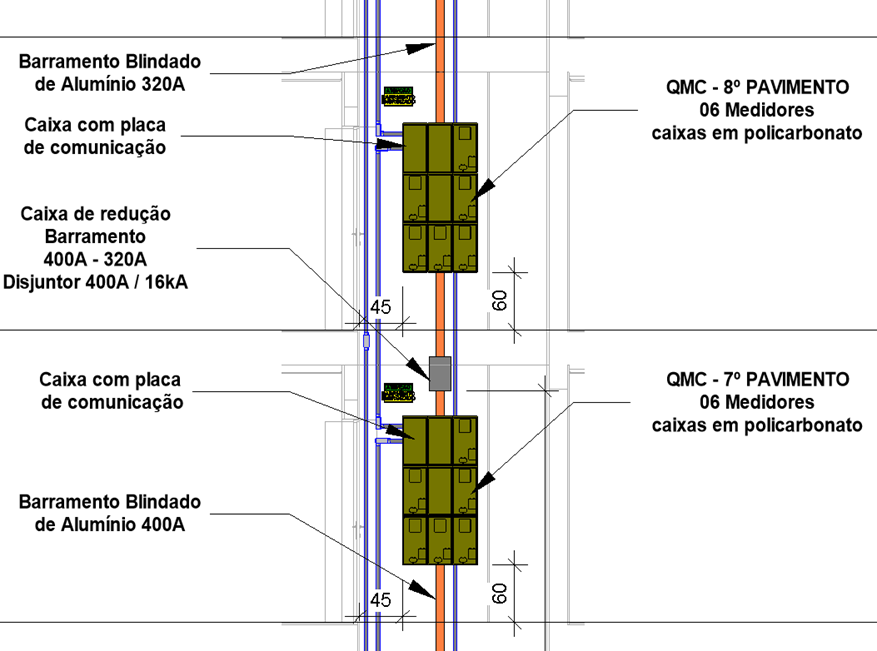

O barramento inicia com capacidade de 400 A e no 7º pavimento é feita uma redução para barramento de capacidade de 320 A. Realizar reduções no tamanho do barramento blindado é viável quando a demanda continuar sendo atendida pelo barramento de menor tamanho (bitola) e os níveis de queda de tensão continuem dentro do limite exigido pela concessionária. Essa é uma boa solução para reduzir os custos, pois essa redução significa que parte do barramento blindado é constituído de menos material condutor e, consequentemente, este trecho é mais barato de se implementar.
Planta Industrial

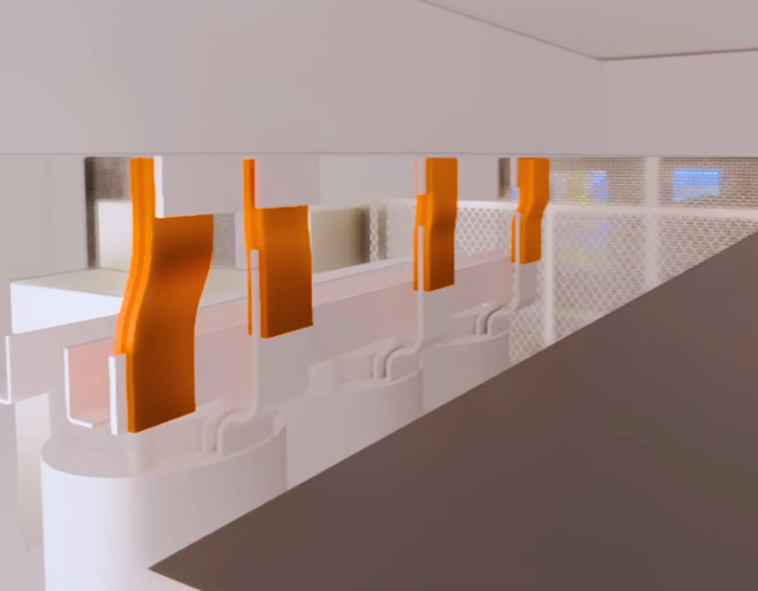

Na planta industrial da Tigre Tubos e Conexões, foi realizado um retrofit em uma das subestações da planta, considerando um aumento de carga para adição de novas máquinas. Foi adicionado um novo trecho de barramento blindado para fazer a distribuição dos alimentadores dessas máquinas, através de caixas de derivação (também chamados de cofre ou plugin). Essa solução foi definida junto do cliente como a mais viável, pois apresentou o melhor custo-benefício, pelos seguintes motivos: o galpão industrial possuía muita infraestrutura existente, tornando muito difícil encontrar espaço para grandes eletrocalhas com cabos e para a instalação de suas fixações. Assim, o barramento blindado foi uma solução muito prática de instalação, visto que a distribuição com barramento blindado facilitará também a adição de novas máquinas e/ou mudanças de layout.
Conclusão
Em resumo, o barramento blindado é uma solução inovadora e eficiente para projetos de grande porte, tanto em empreendimentos residenciais, quanto comerciais e industriais. Desde a concepção inicial do seu projeto, é importante contar com profissionais especializados nesta solução para garantir os benefícios do barramento blindado.
Conteúdo desenvolvido por Gabriel Soares Dalpiaz, Engº Eletricista e Gerente Técnico da BFS Engenharia.
