Sistema de aquecimento central em edifícios altos: os desafios técnicos que definem o sucesso do projeto

Sistema de aquecimento central em edifícios altos: os desafios técnicos que definem o sucesso do projeto

Nos últimos anos, o uso de sistemas de aquecimento central cresceu de forma consistente em edifícios residenciais, acompanhando a verticalização cada vez mais intensa dos empreendimentos e, junto com ela, o aumento da complexidade hidráulica dos projetos. Nesse cenário, o aquecimento central deixou de ser um simples diferencial de conforto e passou a ser tratado como um item estratégico do projeto, já que conforto térmico, eficiência operacional e qualidade da execução estão diretamente conectados: um sistema mal projeto compromete os três ao mesmo tempo, seja qual for a arquitetura hidráulica escolhida para gerar e distribuir água quente.

É comum ver, em empreendimentos já entregues, reclamações recorrentes: demora para a água quente chegar no ponto de consumo, oscilação de temperatura entre os banhos, ruído hidráulico nas tubulações, consumo de energia acima do esperado e dificuldade de manutenção quando algo falha. Na maioria dos casos, a origem desses problemas não está na operação do dia a dia. Está lá atrás, nas definições que foram tomadas, ou negligenciadas, ainda na fase de projeto de aquecimento central.

Por que o sistema de aquecimento central fica é mais complexo em prédios altos

Um sistema pensado para aquecimento de água em edifícios altos lida com uma realidade física bem diferente da de uma casa ou de um prédio baixo. Em empreendimentos com poucos pavimentos, a coluna de pressão é pequena e a distância entre o boiler e os pontos de consumo é curta. Já em uma torre de 100 ou 150 metros de altura, a conta muda: como cada metro de coluna d’água soma 1 m.c.a de pressão hidrostática nos pavimentos inferiores, a própria altura do edifício já indica a ordem de grandeza da pressão na base da coluna, até 4 vezes o limite de 40 m.c.a que a norma permite antes de exigir válvulas redutoras de pressão. Some a isso o fato de que a distância entre o boiler e os pontos de uso mais distantes aumenta as perdas térmicas em tubulações, e o tempo de espera pela água quente sem uma recirculação bem dimensionada se torna inaceitável para o usuário. Ou seja, altura muda a física do problema, e muda de forma mensurável: critérios que garantem conforto e eficiência em um edifício de 6 pavimentos não garantem nada em uma torre de grande porte.

Os erros de projeto mais comuns e que mais custam caro depois

Alguns erros aparecem com frequência em projetos de aquecimento central, e todos eles têm em comum o fato de só se manifestarem depois que a obra já está entregue, quando corrigir é caro.

• Subdimensionamento da recirculação: Só aparece quando o morador já está no apartamento e reclama que a água demora minutos para esquentar em pontos distantes.
• Falta de setorização de pressão: Normalmente descoberta quando conexões e registros começam a apresentar vazamento ou desgaste prematuro nos pavimentos inferiores.
• Compatibilização inadequada dos shafts: O erro clássico que aparece no meio da obra, quando a equipe de instalação chega ao pavimento e percebe que o conjunto de válvulas redutoras de pressão (VRP) e o conjunto de recirculação simplesmente não cabem no espaço previsto pela arquitetura.
• Superdimensionamento de reservatórios e equipamentos: Pesa no orçamento desde o início, com equipamentos maiores e mais espaço de barrilete, em edifícios que já operam no limite de altura ou pé-direito, esse volume extra pode inviabilizar até a geometria do pavimento técnico, forçando o uso de boilers verticais onde não haveria espaço de outra forma. E o problema não para na obra: continua custando caro na operação, com energia gasta para manter um voume de água aquecida além do necessário.
• Ausência de planejamento de manutenção: Só vira problema na primeira necessidade de manutenção, quando não há previsão de acesso a válvulas, registros ou equipamentos, e a intervenção vira uma obra dentro do prédio já ocupado.

Nenhum desses erros é sobre "má execução". São decisões de projeto que precisam ser corrigidas antes da obra começar.

Pressão, recirculação e perdas térmicas: os três desafios técnicos centrais

Esses três fatores são o núcleo técnico de qualquer projeto de aquecimento central em edifícios, e estão totalmente interligados.

A pressão hidráulica cresce com a altura da coluna d'água. Quando ultrapassa os limites normativos (40 mca), exige o uso de válvulas redutoras de pressão (VRPs) para proteger tubulações, conexões e equipamentos nos pavimentos mais baixos.

A recirculação da água quente é o que garante que o usuário não precise esperar minutos até a água esquentar. O problema é que, depois de uma VRP, não é possível simplesmente recircular a água de volta até o boiler sem comunicar a pressão das duas zonas, o que exige soluções como placas trocadoras de calor e bombas de recirculação dedicadas para cada zona de pressão.

Na prática, a vazão de recirculação não é um número arbitrário: ela é calculada a partir das próprias perdas térmicas da tubulação, de forma que a água que retorna ao boiler reponha exatamente o valor perdido no trajeto, mantendo a temperatura de chegada dentro da faixa de conforto. E em edifícios com múltiplas prumadas, calcular a vazão certa não basta, é preciso também balancear hidraulicamente cada prumada entre si, geralmente com válvulas de balanceamento termostáticas ou eletrônicas, para que a prumada mais próxima da central não drene a maior parte da vazão de recirculação em detrimento das mais distantes, que ficariam com a água mais fria mesmo tendo bomba de recirculação instalada.

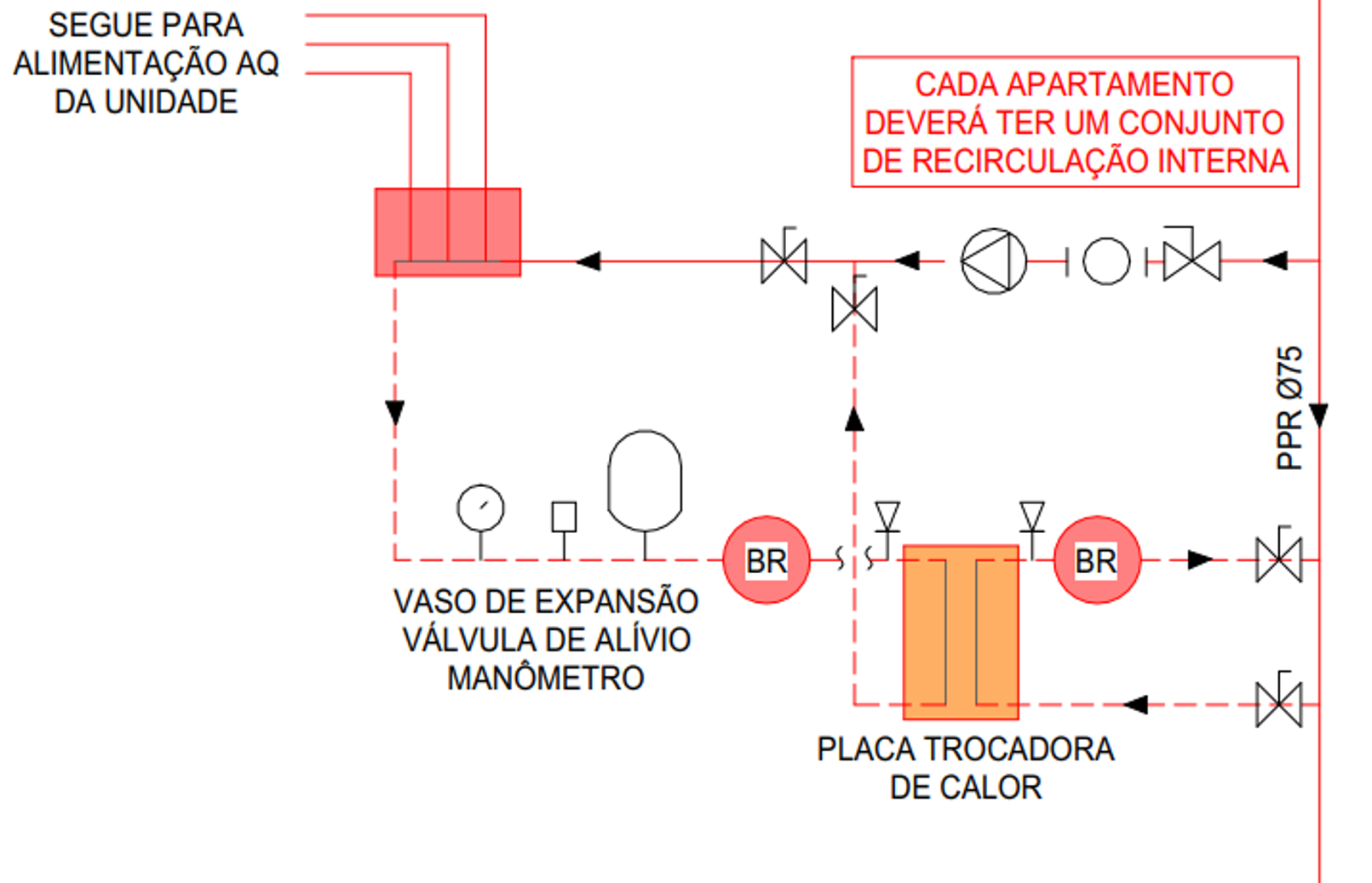

Além da recirculação entre zonas de pressão, existe ainda a recirculação dentro da própria unidade, necessária quando a distância entre a prumada e o ponto de consumo é grande o suficiente para gerar espera perceptível, algo comum em apartamentos com metragem maior ou plantas mais alongadas. Nesses casos, a solução não pode ser uma recirculação convencional dentro da unidade, porque isso faria a água circular pelo hidrômetro individual do morador sem de fato estar consumindo água, gerando cobrança indevida. A alternativa é o uso de uma placa trocadora de calor na própria unidade, que transfere o calor da prumada para o trecho interno sem movimentar fisicamente a água medida pelo hidrômetro: a unidade aproveita a energia térmica da coluna principal sem que isso afete a medição de consumo do morador. Já em empreendimentos como hotéis, onde normalmente não há medição individualizada por unidade, esse mesmo problema tende a ser resolvido com recirculação direta dentro das suítes, sem necessidade da placa.

As perdas térmicas em tubulações aparecem em cada metro de rede sem isolamento adequado, principalmente em trechos longos ou expostos. Em edifícios altos, com redes de distribuição mais extensas, esse detalhe, muitas vezes tratado como item secundário, impacta diretamente a eficiência energética em sistemas de água quente como um todo.

Compatibilização entre disciplinas: um dos pontos mais críticos do sistema

O aquecimento central não existe isolado. Ele precisa conviver com arquitetura, estrutura e as demais instalações prediais dentro do mesmo espaço físico, e seu desempenho depende diretamente de quanto essa coordenação entre disciplinas acontece de forma ativa, e não apenas reativa, ao longo do desenvolvimento do projeto. A compatibilização de instalações hidráulicas é, talvez, o ponto mais sensível dessa equação: shafts que parecem generosos no estudo preliminar de arquitetura muitas vezes se mostram insuficientes quando somados todos os elementos do sistema, como tubulações, isolamento térmico, conjuntos de VRP, conjuntos de recirculação e hidrômetros de água fria e quente.



Na prática, essa coordenação ativa se traduz em rodadas de compatibilização e verificação de interferências entre disciplinas ainda na fase de projeto, checando shaft por shaft se cabe, de fato, a tubulação dos sistemas hidráulicos, isolamento térmico, conjuntos de válvulas e recirculação, antes que a estrutura já esteja erguida.

Quando essa compatibilização é feita de forma tardia, ou só na obra, quando o problema aparece fisicamente, o resultado é retrabalho, atraso de cronograma e, às vezes, soluções de campo que comprometem o desempenho do sistema pensado originalmente.

Como decisões de projeto impactam a execução da obra

Uma revisão de shaft feita na fase de projeto custa uma reunião. A mesma revisão feita na obra, com a estrutura já erguida, pode custar semanas de atraso, retrabalho de outras disciplinas que já avançaram e perda direta de produtividade das equipes, que precisam parar uma frente de trabalho já em andamento para acomodar um ajuste que poderia ter sido resolvido no papel, comprometendo o orçamento previsto para a obra. O mesmo vale para o dimensionamento de reservatórios, para a definição de setorização de pressão e para a especificação de isolamento térmico: quanto mais cedo a decisão certa é tomada, menor o custo de qualquer ajuste necessário.

O impacto na operação, manutenção e experiência do usuário

Depois da entrega das chaves, é o morador quem sente diretamente o resultado dessas decisões: tempo de espera pela água quente, instabilidade de temperatura durante o banho, ruído (ou ausência dele) nas tubulações, e a conta de energia no fim do mês. Para a administração do condomínio, o reflexo aparece na facilidade, ou dificuldade, de fazer manutenção preventiva e corretiva, o que depende diretamente de como o sistema de água quente predial foi concebido e documentado em projeto.

Sistema direto (convencional) x sistema indireto: uma escolha de arquitetura hidráulica

Tudo o que foi descrito até aqui parte de uma mesma premissa: a água que sai da torneira do morador é a mesma água que foi aquecida e armazenada na central térmica do edifício. É o que se chama de sistema direto, e é o modelo mais difundido no mercado brasileiro. Mas existe uma segunda arquitetura, o sistema indireto, que resolve boa parte dos desafios já apresentados de uma forma estruturalmente diferente, não apenas dimensionando melhor o mesmo problema.

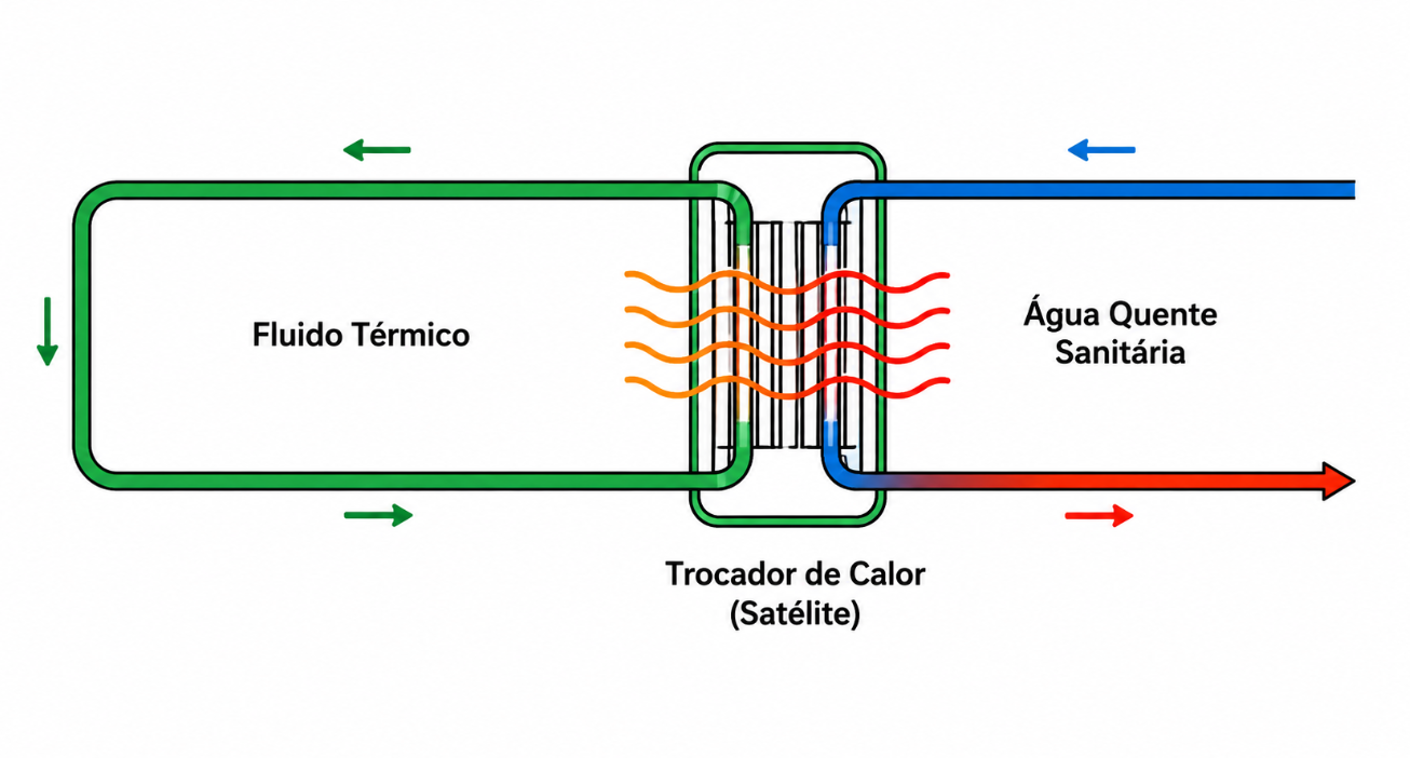

No sistema indireto, a água que o morador consome nunca se mistura com a água que efetivamente gera o calor. Existem dois circuitos fisicamente separados por um equipamento compacto chamado satélite: um circuito primário fechado, que leva até cada prumada do edifício o fluido térmico aquecido pela central, e o circuito secundário, que é a própria água fria da unidade, aquecida de forma instantânea no momento do consumo.

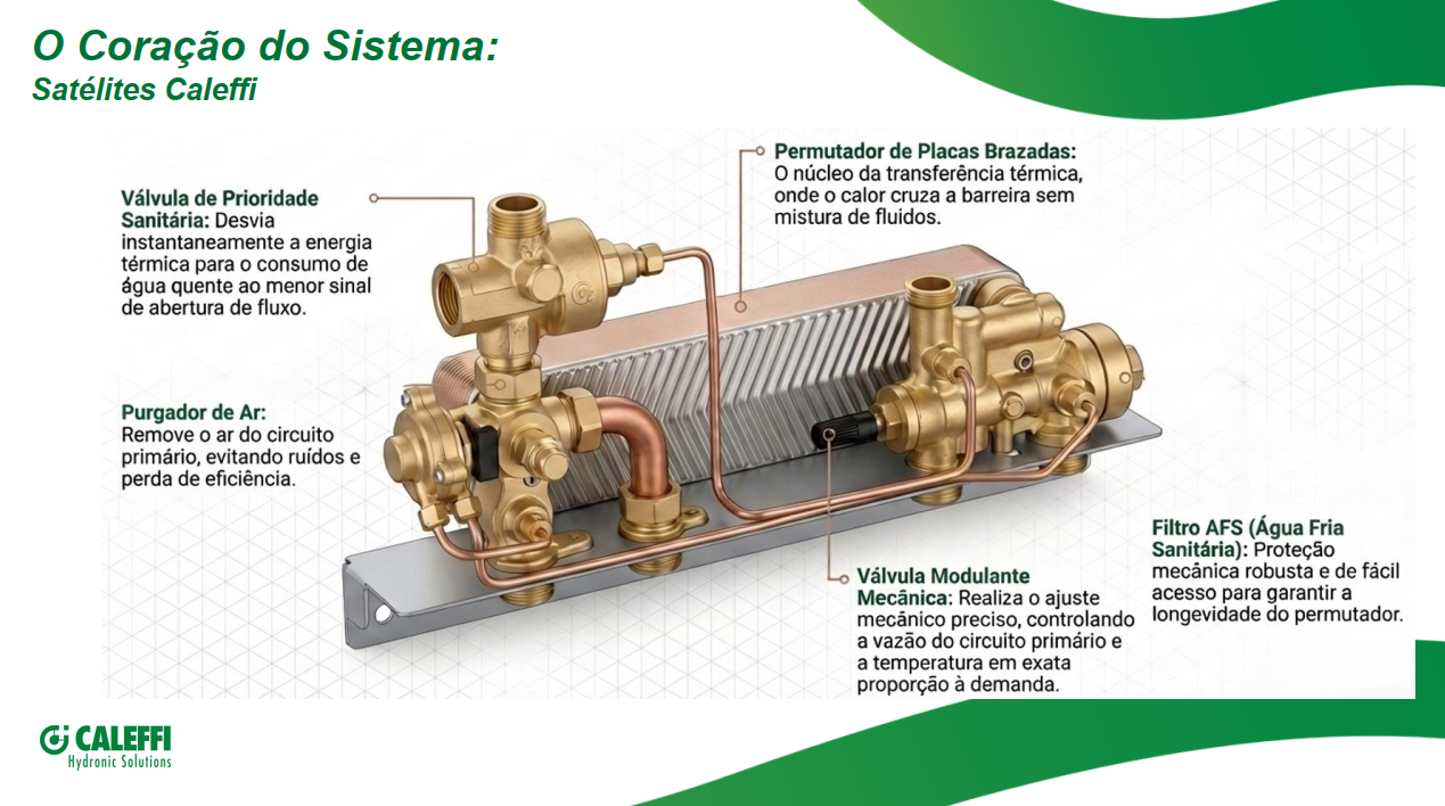

O satélite não é apenas um trocador de placas: ele reúne, num único conjunto, o trocador de calor propriamente dito, uma válvula que equilibra a vazão do primário entre os diversos satélites do mesmo circuito (evitando que o mais próximo da central “roube” vazão dos mais distantes, o mesmo princípio de balanceamento já discutido na recirculação), uma válvula modulante que mantém a temperatura de saída estável mesmo com a vazão variando, e um misturador termostático que já entrega a água dentro da faixa segura contra escaldamento.

Como é a própria água fria da unidade, já medida no hidrômetro convencional, que entra no satélite e sai aquecida para os pontos de consumo, não existe uma leitura separada de água quente a ser feita, o que elimina o hidrômetro dedicado a esse fim e libera espaço extra no shaft.

É essa separação física entre os dois circuitos que resolve, de origem, boa parte do problema de pressão e recirculação discutido anteriormente. Como o circuito primário não é água potável e opera como um circuito fechado e pressurizado independente da coluna da edificação, ele não está sujeito as mesmas restrições de 40mca que regem a rede de água quente de consumo em um sistema direto. Ou seja, o corte de pressão deixa de ser um problema da água que chega à torneira e passa a ser resolvido inteiramente dentro do circuito de geração, sem VRPs dedicadas à recirculação de água quente, sem comunicação de pressão entre zonas, e sem o conjunto de recirculação disputando espaço no shaft com o conjunto de redução de pressão.

Os ganhos não param na pressão. No sistema indireto, o volume acumulado na central não é a água que o morador vai consumir, é um reservatório de energia térmica que troca calor repetidamente com a água fria de cada unidade através dos satélites, sem nunca ser efetivamente consumido. Isso muda a lógica de dimensionamento: no sistema direto, cada litro de água quente usado no banho sai diretamente dos boilers de armazenamento e precisa reposto por um litro equivalente já aquecido e pronto no boiler. No sistema indireto, a mesma água do circuito primário continua circulando e sendo reaquecida, entregando energia repetidas vezes sem se esgotar, o que costuma resultar num volume de acumulação central bem menor do que o equivalente para atender à mesma demanda de pico no sistema direto. A infraestrutura de distribuição também fica mais enxuta: em vez de tubulações de água quente, retorno de recirculação e água fria convivendo no mesmo shaft, apenas o par de tubulações do circuito primário (ida e retorno) se soma a tubulação de água fria, já que a produção de água quente da unidade fica resolvida localmente pelo satélite.



Nada disso torna o sistema indireto uma escolha automática, mas a troca de equipamentos entre os sistemas para manutenção é mais equilibrada do que parece a primeira vista. Por um lado ele distribui um equipamento a mais (o satélite) por unidade ou por grupo de unidades, multiplicando os pontos de acesso pelo edifício em vez de concentrar tudo num único pavimento técnico. Por outro lado, ele elimina o conjunto de válvulas redutoras de pressão que o sistema direto exige na rede de água quente em prédios altos: numa torre de 100 metros, isso pode significar até quatro conjuntos de VRP (cada conjunto com válvula principal e reserva e válvula de segurança) só para água quente, além do hidrômetro de água quente por unidade. Na prática, o indireto troca manutenção concentrada em VRPs e conjuntos de recirculação por zona de manutenção distribuídas nos satélites, e ganha ao eliminar o hidrômetro de água quente. A viabilidade financeira segue a mesma lógica, não é uma regra universal de que o indireto sai mais barato, é uma variável a mais que precisa entrar na conta desde o estudo preliminar, ao lado da pressão, da recirculação e da compatibilização entre disciplinas.

Critérios fundamentais para um dimensionamento eficiente

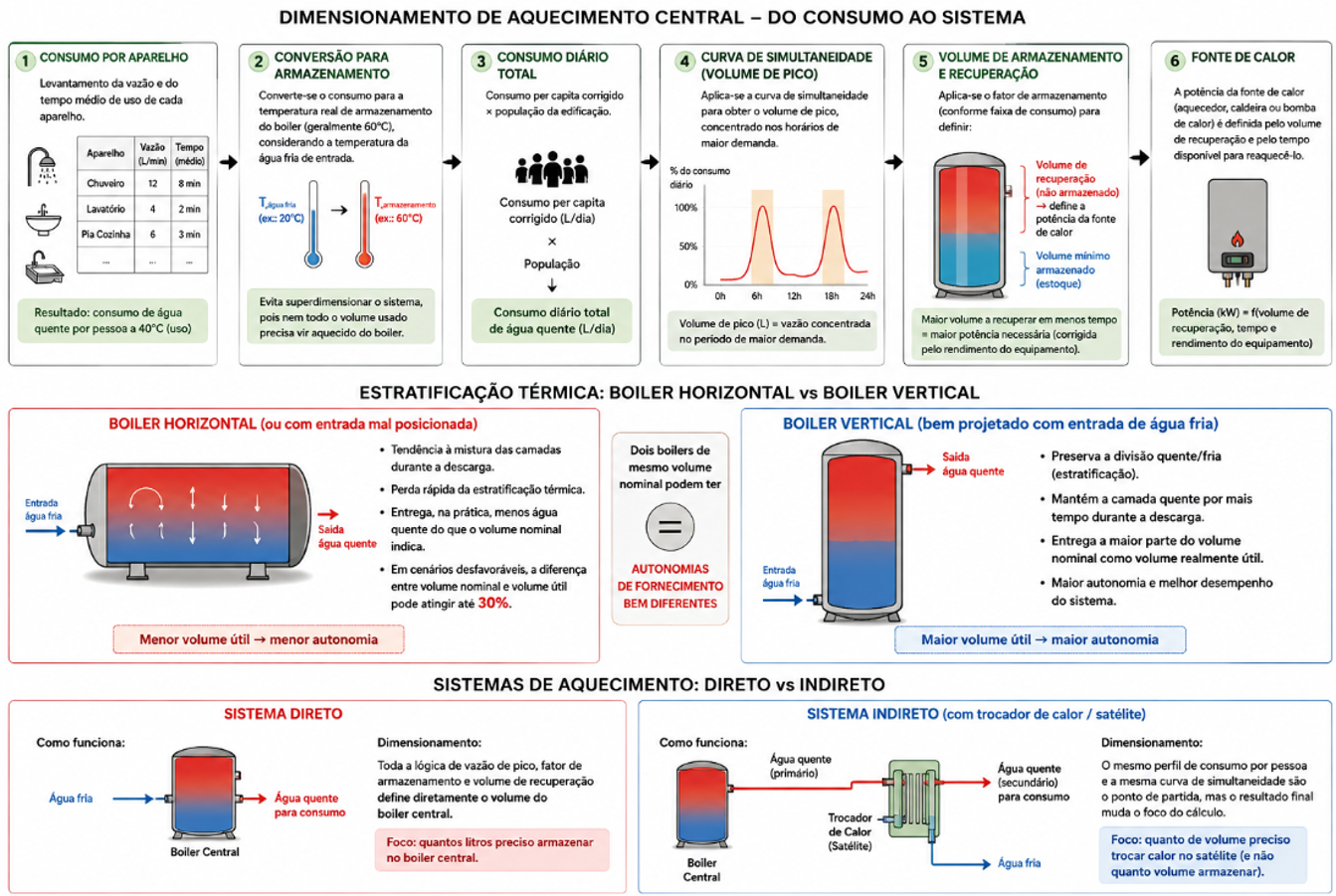

O dimensionamento de aquecimento central segue critérios historicamente consolidados no setor, com base nas antigas NBR 7198 e NBR 5626:1998. A edição vigente da norma, a NBR 5626:2020, que hoje reúne água fria e água quente em um único documento, adotou uma abordagem mais voltada a desempenho e não traz mais o mesmo nível de detalhamento prescritivo para esse cálculo. Ainda assim, a lógica de cálculo permanece amplamente utilizada pelo mercado, partindo do consumo real dos usuários até chegar à potência dos equipamentos que vão compor o sistema.

Tudo começa pelo levantamento da vazão de cada aparelho (chuveiro, lavatório, pia de cozinha, entre outros) e do tempo médio de uso de cada um, o que determina o consumo de água quente por pessoa. Esse valor, porém, ainda está na temperatura de uso, normalmente 40°C, já misturada com água fria na hora do banho, e precisa ser convertido para a temperatura real de armazenamento do boiler (geralmente 60°C), considerando também a temperatura da água fria de entrada, que varia conforme a região da edificação. Essa conversão evita superdimensionar o sistema, já que nem todo o volume usado pelo morador precisa, de fato, vir aquecido do boiler.

Multiplicando o consumo per capita corrigido pela população da edificação, chega-se ao consumo diário total de água quente. Esse número, no entanto, não representa a demanda real que o sistema precisa suportar: ele ainda passa por uma curva de simultaneidade consolidada na prática de mercado, que converte o consumo diário no volume de pico, a vazão concentrada no horário de maior demanda, geralmente no início da manhã e à noite. É esse volume de pico, e não a média do dia, que define o tamanho do boiler.

A partir do volume de pico, aplica-se um fator de armazenamento, que varia conforme a faixa de consumo da edificação, para definir o volume mínimo que efetivamente precisa ficar armazenado, e o volume de recuperação: a parcela que não fica estocada e que precisa ser reaquecida durante o próprio período de consumo. É esse volume de recuperação que determina a potência da fonte de calor. Quanto maior o volume a recuperar em menos tempo, maior a potência necessária do aquecedor ou da bomba de calor, sempre corrigida pelo rendimento real do equipamento escolhido.

Vale um adendo técnico importante nesse ponto: o volume calculado por esse método é um volume nominal, teórico, mas o volume efetivamente disponível durante o consumo depende de como o reservatório mantem, ou perde, a estratificação térmica entre a camada quente e a fria ao longo da descarga. Reservatórios verticais bem projetados, com entrada de água fria, preservam uma divisão quente/fria bem definida e conseguem entregar a maior parte do volume nominal como volume realmente útil. Já reservatórios horizontais, ou com a entrada mal posicionada, tendem a misturar as camadas mais rápido, entregando na prática menos água quente do que o volume nominal sugere. Em cenários mais desfavoráveis, a diferença entre o volume nominal e o volume útil pode atingir 30%, ou seja, dois boilers de mesmo volume porém posicionados horizontalmente ou de forma vertical, podem ter autonomias de fornecimento bem diferentes.

Esse é o ponto em que o dimensionamento de aquecimento central e a escolha de sistema se encontram, e aqui entra duas decisões que, embora relacionadas, são independentes: qual sistema de aquecimento adotar (direto ou indireto) e qual fonte de calor utilizar. No sistema direto toda essa lógica de vazão de pico, fator de armazenamento e volume de recuperação define diretamente o volume do boiler central. No sistema indireto, o mesmo perfil de consumo por pessoa e a mesma curva de simultaneidade continuam sendo o ponto de partida, mas o resultado final migra de “quanto volume preciso guardar” para “quanto de volume preciso trocar calor no satélite”.

Temperatura de armazenamento e válvula misturadora automática: o equilíbrio entre segurança e controle de Legionella

Um detalhe que costuma passar despercebido no projeto, mas que tem peso técnico, normativo e de saúde pública, é a temperatura de armazenamento da água quente. A NBR 5626:2020 exige o uso de uma válvula misturadora automática, com segurança intrínseca antiescaldamento, sempre que o sistema opere ou armazene água acima de 45°C, justamente para evitar queimaduras nos pontos de utilização.

É comum que construtores, ao verem essa exigência, concluam que a solução mais simples é armazenar a água abaixo desse limite, evitando o custo do equipamento. Essa decisão, porém, traz dois problemas sérios.

O primeiro é de dimensionamento. Como vimos na lógica de cálculo do volume de armazenamento, quanto menor a temperatura de armazenamento, maior o volume de água necessário para entregar a mesma quantidade de calor útil. Armazenar a 45°C em vez de 60°C, por exemplo, exige um boiler consideravelmente maior para atender à mesma demanda, consumindo mais espaço em áreas técnicas já disputadas por outros sistemas.

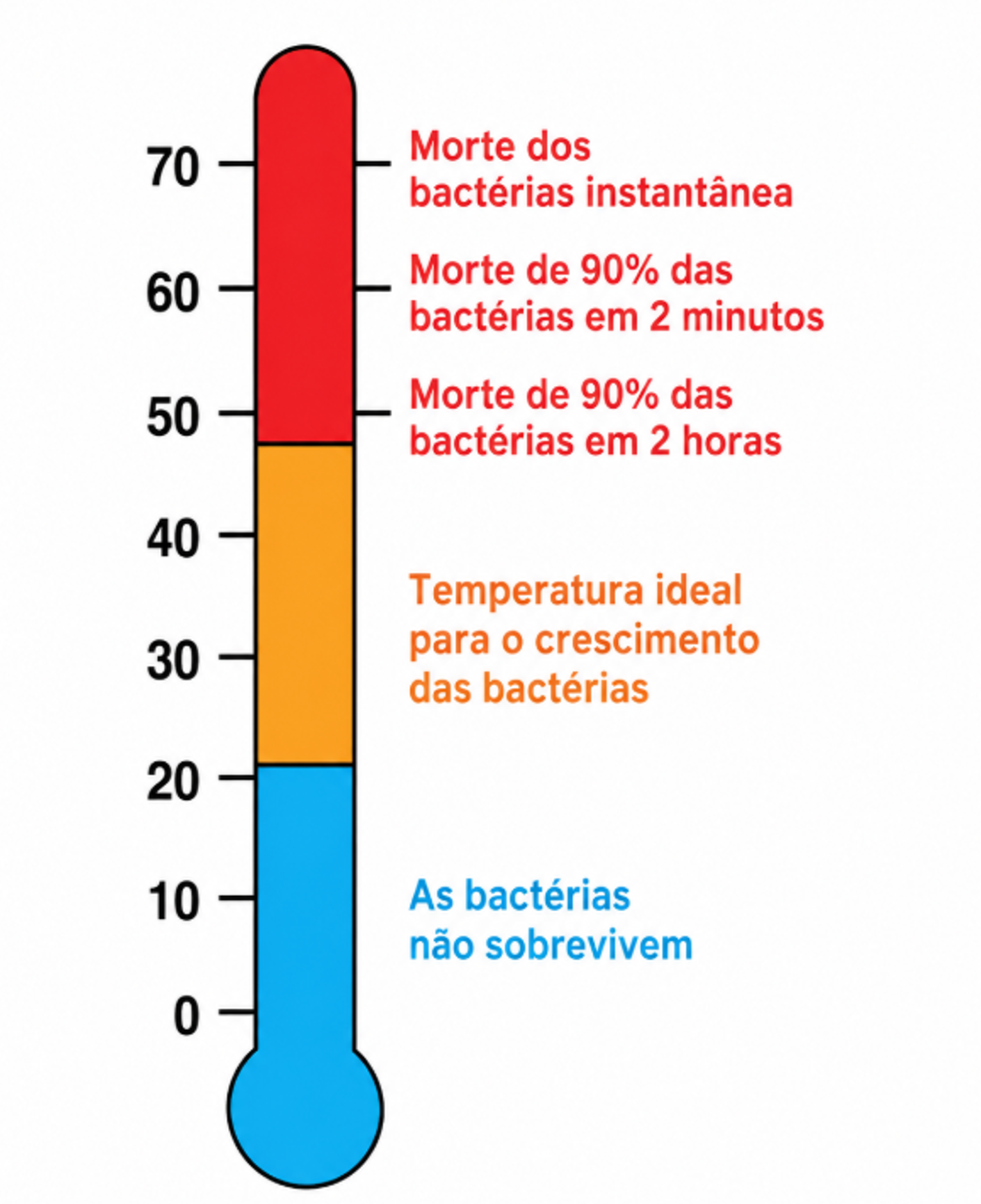

O segundo problema é de saúde pública, e é o mais grave: a proliferação da bactéria Legionella, causadora da doença dos legionários, uma forma grave de pneumonia. A norma brasileira específica sobre o tema, a NBR 16824, recomenda que a água quente seja armazenada acima de 50°C a 60°C exatamente para inibir essa proliferação, já que a bactéria se desenvolve com mais facilidade em temperaturas mornas.

O ponto crítico é que essa recomendação da NBR 16824 não é uma exigência obrigatória, ao contrário da limitação de temperatura da NBR 5626, o que cria uma tensão real entre as duas normas, um ponto que ainda deve amadurecer em futuras revisões normativas.

Diante desse cenário, armazenar a água acima da temperatura de escaldamento deixa de ser só uma questão de eficiência de projeto e passa a ser uma questão de segurança sanitária. E é exatamente por isso que a válvula misturadora automática, apesar de ser um dos itens mais onerosos do sistema, é indispensável: ela permite manter o armazenamento em uma temperatura alta o suficiente para controlar o risco de Legionella, entregando ao mesmo tempo a água nos pontos de utilização em uma temperatura segura contra queimaduras.

Estudo de caso: Sistema direto x indireto na prática

O Sette Batel Tower, empreendimento residencial da construtora Bicalho, é uma torre com 525 unidades, sendo 477 studios convencionais e 48 studios duplex, projetada para operar com aquecimento central alimentado a gás. Para viabilizar uma comparação justa entre as duas soluções discutidas até aqui, o estudo manteve a fonte de energia nos dois cenários, isolando exatamente a variável que importa: direto ou indireto.

A primeira diferença entre as duas configurações aparece no volume de acumulação necessário. No sistema direto, atender à demanda de pico do empreendimento exigiu 14.000 litros de boiler, associados a 12 aquecedores de passagem para cobrir o volume de recuperação. No sistema indireto, a mesma demanda foi resolvida com apenas 6.000 litros de acumulação e 3 aquecedores de passagem, sendo um deles reserva. Menos volume e menos potência de recuperação significam, na prática, menos equipamento pra manter ao longo da vida útil do sistema: menos bombas de circulação, menos conjuntos de válvulas (incluindo a válvula misturadora automática que o sistema direto exige) e menos pontos de falha.

A segunda diferença aparece nas colunas de alimentação e recirculação. A extensão da edificação, somada às transições de shaft ao longo da prumada, exigiu, no sistema direto, 8 conjuntos de VRP para atender às diferentes zonas de pressão, e cada uma dessas zonas, além da própria malha pressurizada convencional, precisa da sua própria recirculação dedicada, duplicando parte da infraestrutura a cada redução de pressão. No sistema indireto, essa situação simplesmente não existe: como a variação de pressão fica resolvida dentro do circuito primário fechado, não há necessidade de nenhum conjunto de VRP dedicado à água quente de consumo. Some a isso a supressão dos 525 hidrômetros de água quente individuais, um por unidade, e o resultado é uma redução expressiva de equipamento disputando espaço nos shafts.

Em contrapartida, o sistema indireto exigiu a instalação de 525 satélites, um por unidade. Esse tipo de equipamento pode, a depender do projeto, ser posicionado no shaft junto dos hidrômetros, no forro da área comum ou no forro da unidade, no caso do Sette Batel Tower, a opção escolhida foi o forro do banheiro de cada studio, já que não havia espaço suficiente disponível nem no shaft nem na área comum para acomodar os equipamentos.

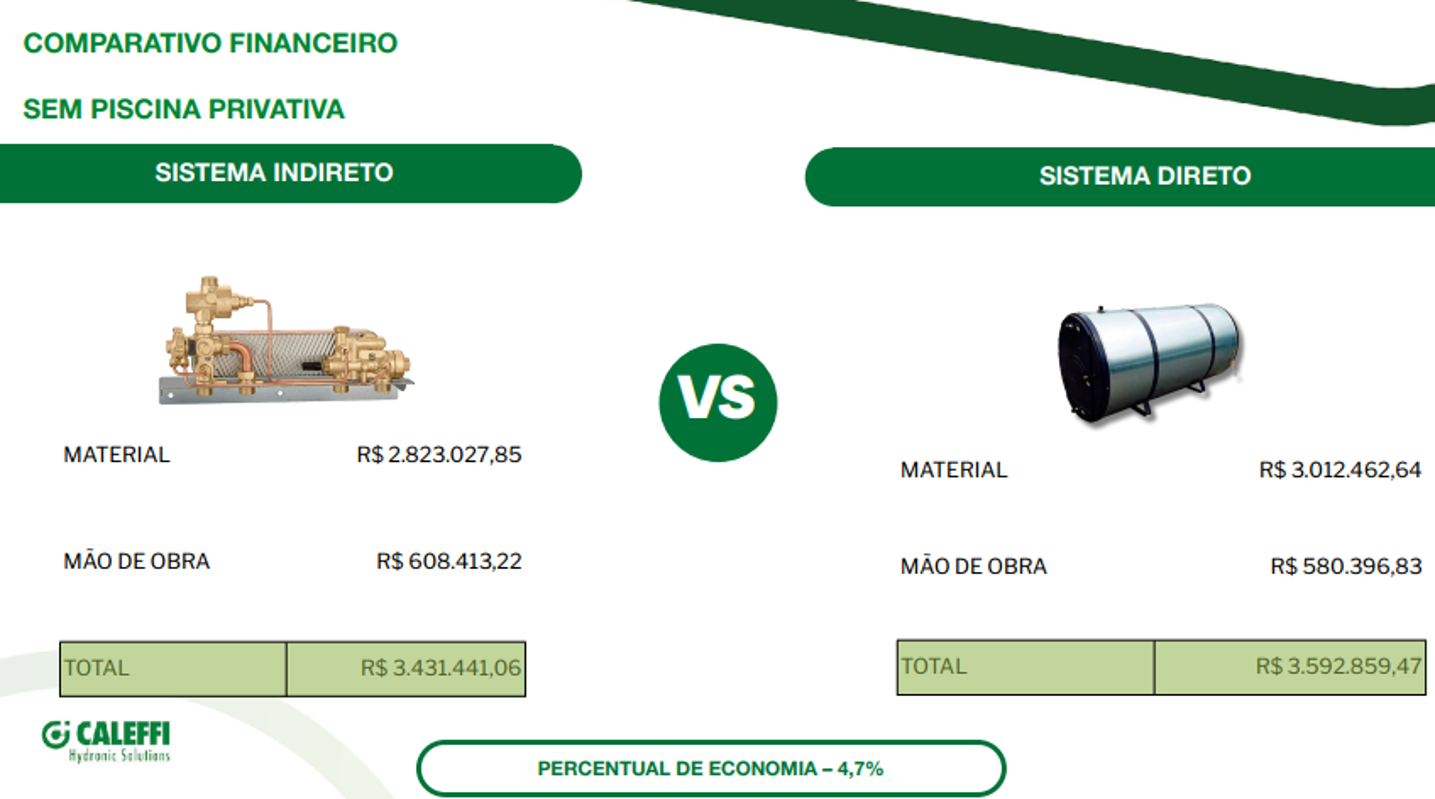

Mesmo somando o custo de 525 satélites ao orçamento, o sistema indireto ainda saiu mais barato: a supressão dos conjuntos de VRP, da recirculação, dos hidrômetros de água quente e a própria redução no volume de acumulação e no número de aquecedores mais do que compensaram o investimento adicional nos satélites. Um estudo comparativo conduzido em conjunto com a Caleffi, considerando o projeto completo de distribuição de água quente do empreendimento, chegou a uma economia estimada de 4,7% em favor do sistema indireto. Em valores absolutos: R$ 3.431.441,06 no sistema indireto (R$ 2.823.027,85 em material e R$ 608.413,22 em mão de obra, ou cerca de R$ 6.536 por studio) contra R$ 3.592.859,47 no sistema direto (R$ 3.012.462,64 em material e R$ 580.396,83 em mão de obra, ou cerca de R$ 6.844 por studio), uma diferença de aproximadamente R$ 161 mil.

Do lado operacional, o sistema indireto do empreendimento foi dimensionado com uma potência de geração de 111 kW, fornecendo água a 65°C resultando em um custo operacional estimado em cerca de R$ 50 por unidade ao mês.

Vale destacar ainda um benefício que não fazia parte do objetivo original da comparação, mas que se mostrou decisivo durante o desenvolvimento do projeto: o Sette Batel Tower já opera no limite de altura permitido para o terreno, e o sistema sanitário enfrentava um problema de pé-direito nos pavimentos de transição, o espaço disponível para embutir as tubulações no forro já estava no limite, sem margem para aumentar. No sistema direto, os 14.000 litros de boiler de acumulação só couberam com o uso de boilers verticais, deixando o pé-direito do barrilete, já em 2,56 metros, no limite. Ao reduzir o volume necessário para 6.000 litros, o sistema indireto permitiu o uso de boilers horizontais, abrindo a possibilidade de baixar alguns centímetros o barrilete e ganhar exatamente o espaço que faltava nos pavimentos de transição, uma solução para um problema que, a princípio, não tinha nada a ver com água quente.

O desempenho de um sistema de aquecimento central em edifícios altos não é resultado de sorte, nem apenas de bons equipamentos. É resultado direto da qualidade das decisões tomadas ainda na fase de projeto de aquecimento central, e do alinhamento entre todos os envolvidos: projetista, construtora, cliente final e futuro responsável pela manutenção. Pressão, recirculação de água quente, perdas térmicas, compatibilização entre disciplinas e a própria escolha entre arquitetura direta ou indireta precisam ser tratados como parte de uma mesma equação, revisada especificamente para a altura e a complexidade de cada edificação. Como mostrou o caso do Sette Batel Tower, essa escolha de arquitetura não é apenas uma questão de preferência técnica: ela pode reduzir custo, simplificar manutenção e até resolver problemas que, à primeira vista, não têm nada a ver com água quente. Projetos que antecipam esses desafios evitam retrabalho em obra, reduzem consumo de energia e entregam uma experiência de uso muito mais estável para quem vai morar no empreendimento, resultado direto de um sistema de água quente predial pensado com eficiência energética desde a concepção.

Conteúdo desenvolvido por Adriano Matheus Barbosa Guterres, Projetista Hidrossanitário.
